OpenWrt配置IPTV单线复用
HTML 2023-11-17 15:12 838
弱电箱到电视柜只有一根网线,要看电视就没办法插路由器,了解到单线复用,现在想将openwrt路由器插在电视柜,实现无线覆盖(接入点AP模式,光猫分配IP)和机顶盒iptv观看

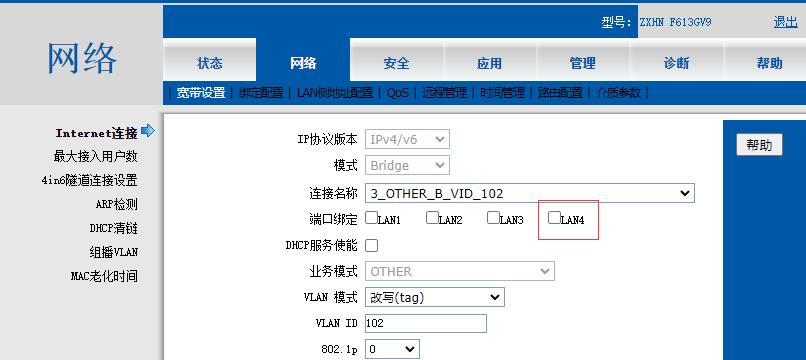

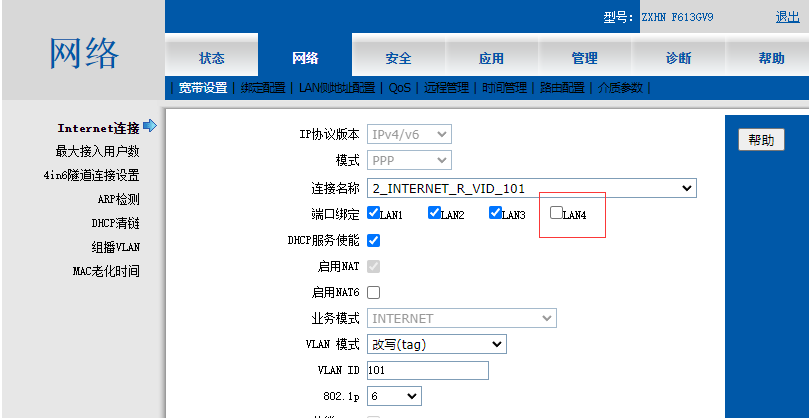

首先超级密码进入光猫后台 网络-宽带设置 取消选中internet和other配置中连接到电视墙的网口,我这里选择lan4口,这一步是为了下一步将端口设置为vlan绑定

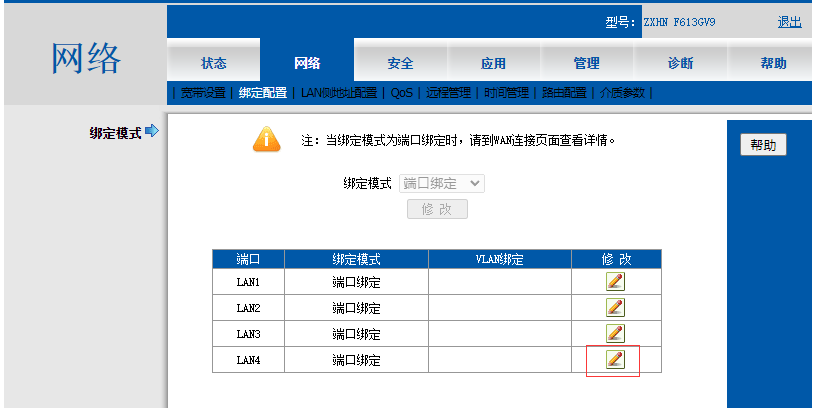

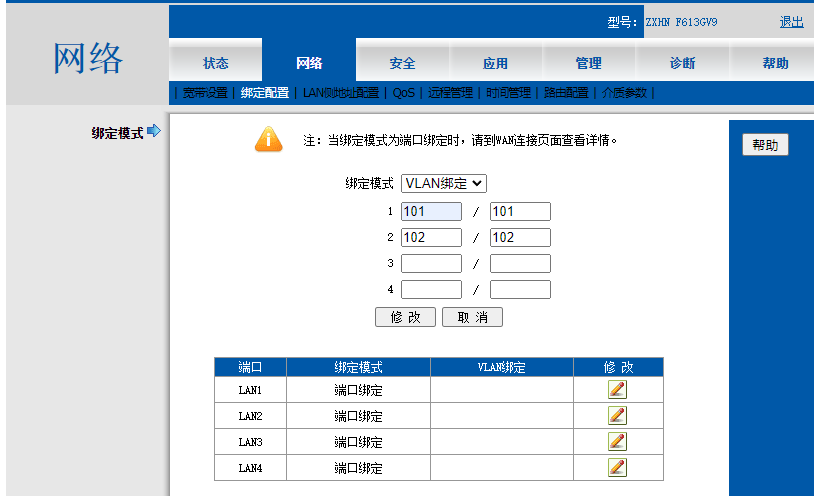

然后来到 网络-绑定设置,点击lan4口的修改,选择vlan绑定,分别输入上网和iptv的vlanid
然后来到路由器。我这里选择将路由器的lan1口插机顶盒
网络-接口 删除wan 和 wan6 保存

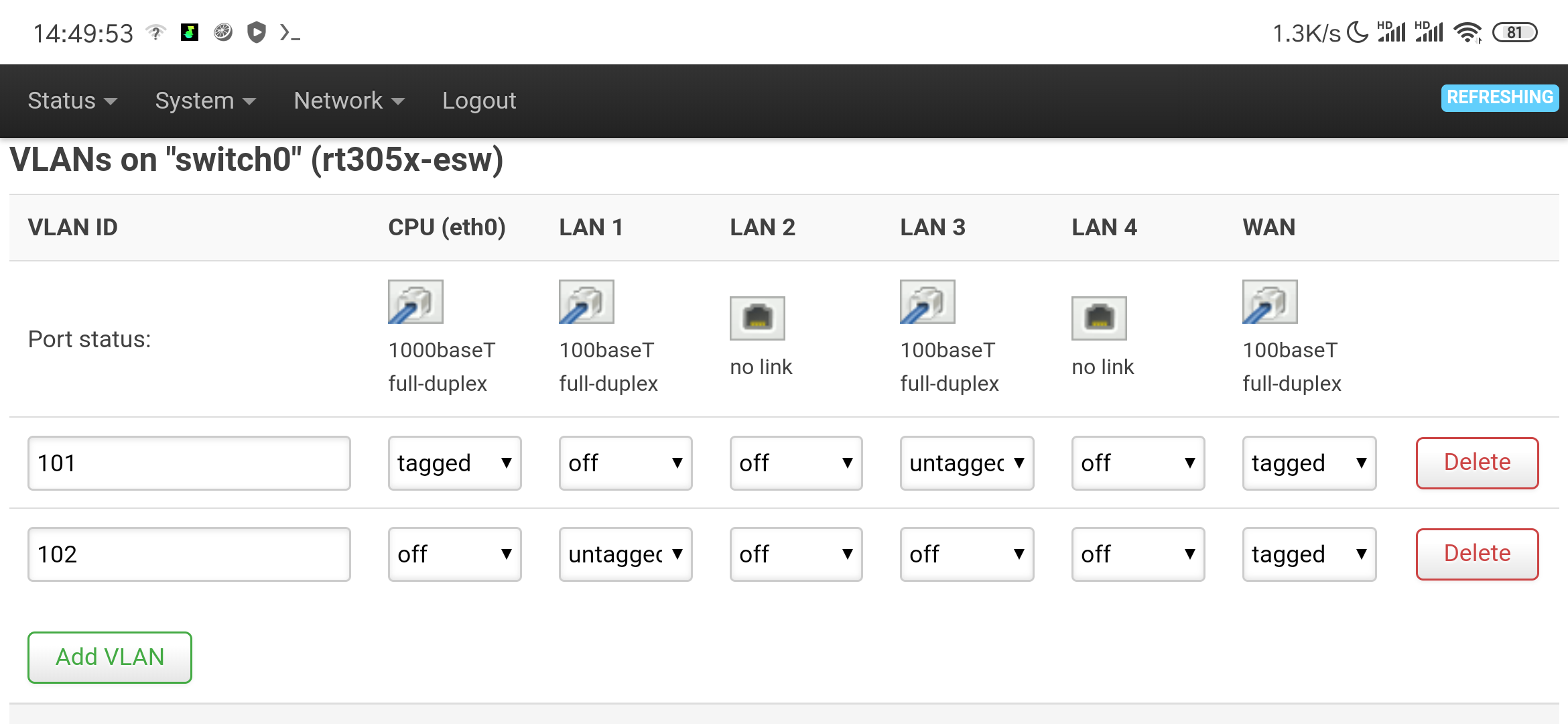

网络-交换机 将vlanid1删除 添加 上网和iptv的vlanid,我这里是分别是101 102
wan口状态设置为tagged
101中将除了机顶盒插入的口都设为untagged
102中将机顶盒插入的口设为untagged cpu(eth0)设为off
这样就将wan口的数据按上网和iptv的vlanid进行划分到不同网口
我的路由器实际只有两个lan口(图上lan1 lan3),固件原因显示了4个,请忽略
设置完成保存

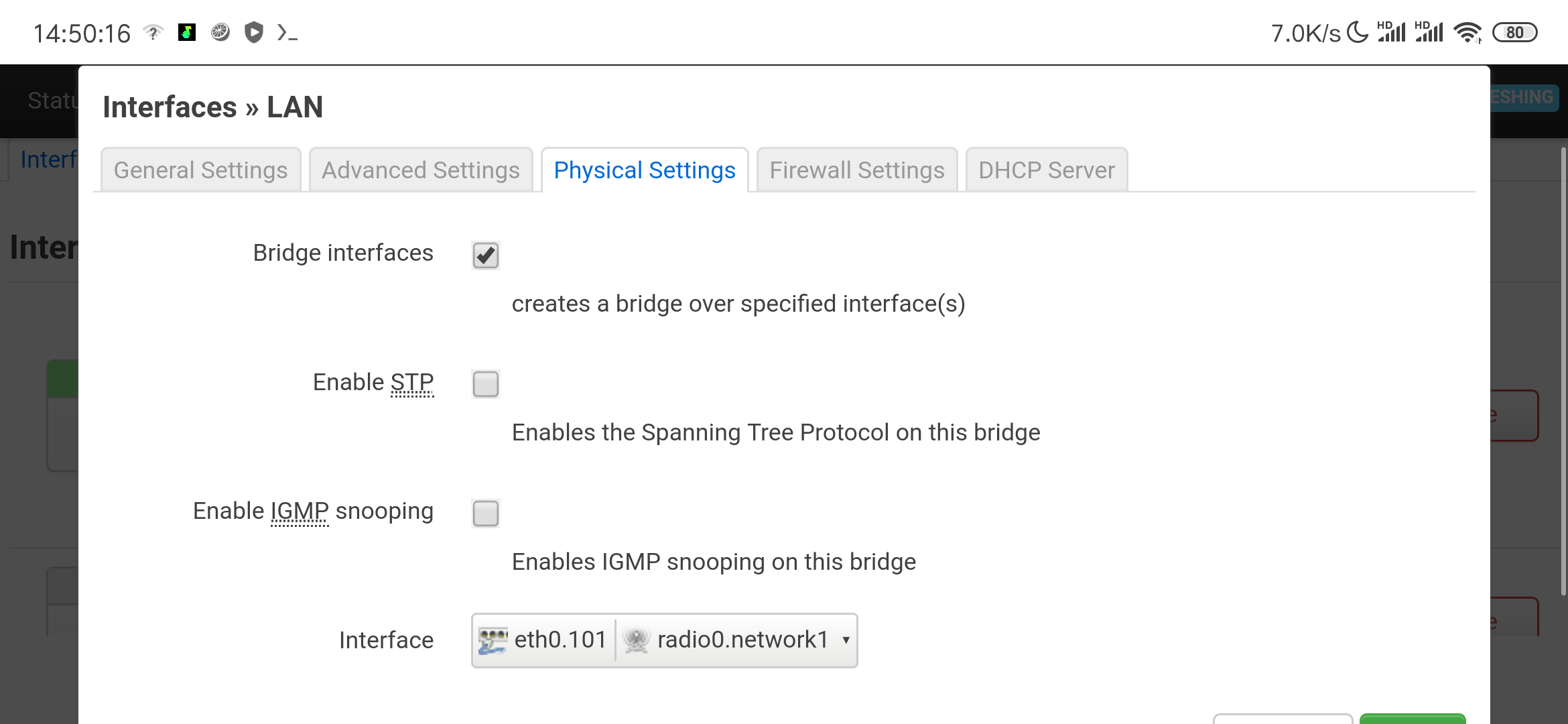

来到网络 - 接口 - lan - 物理设置
确定桥接的端口中包含刚刚配置的101vlan接口及无线接口
并关闭其dhcp服务器,最后保存并应用
设置完成后路由器的lan1口插机顶盒可以正常看iptv,lan3口及无线可以正常上网并且由光猫分配ip地址
未解决:光猫其他口插入的设备无法进入路由器管理页面,只能通过路由器的无线或者lan3口连接进行路由器管理
后续:折腾了几天没解决路由器lan口与光猫口互通问题,因为要在局域网内看iptv,必须通,解决不了

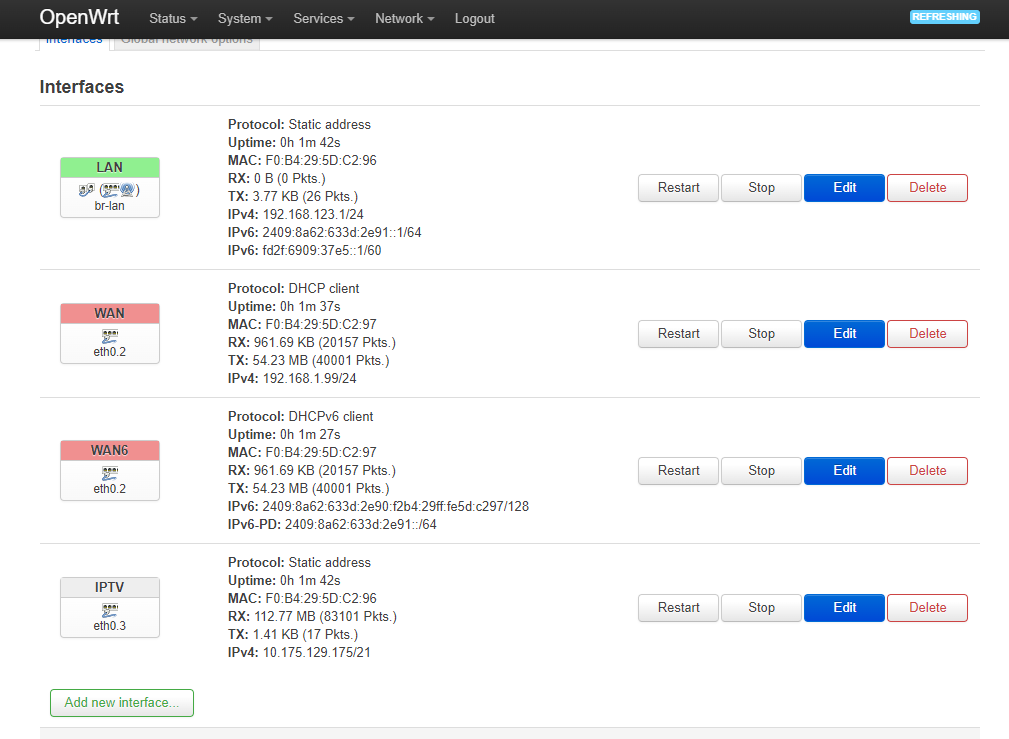

最后放弃单线,将路由器放在弱电箱wan口接上网口,lan1接iptv口,lan2接机顶盒:

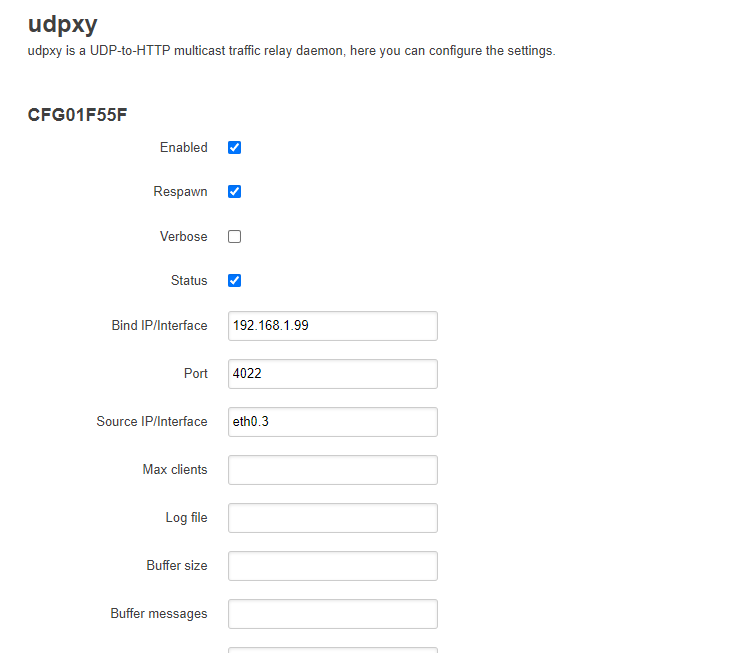

更新:其中bind ip不建议写为网卡名,我之前强迫症写成了eth0.2,导致设备重启还未获得ipv6时,启动udpxy失败,还是得改为wan口的静态ipv4地址
发布于 2023-11-17 15:12, 最后修改于2024-01-09 15:20
